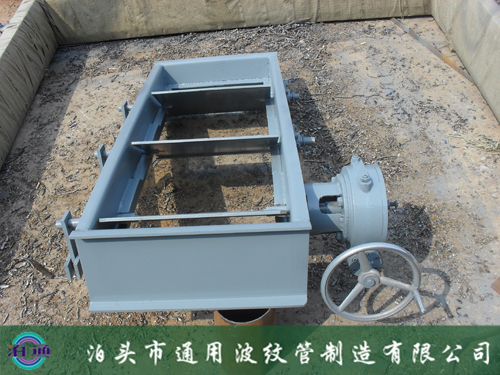

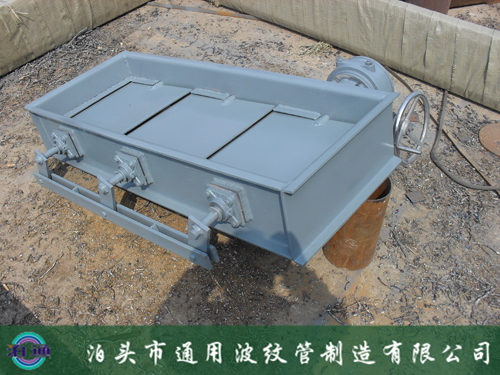

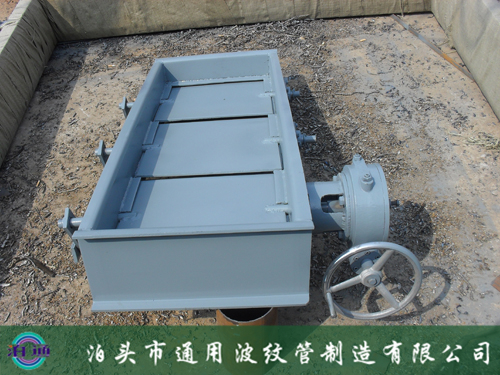

電動方風門概述

電動方風門應用于25MW-600MW機組中空預器出口煙道與電除塵之間，便于在機組運行過程中進行隔離檢修；方風門結構特點:1機翼型擋板，采用16Mn鋼板壓制，減少阻力，提。2采用外置式軸承，結構緊湊、轉動靈活、擋板卡澀現象。3擋板轉圈為0.25圈，工作、到位準確。4加裝電動裝置可實現遠方控制與就地操作，並亦可切換為手動操作。5密封部位采用了結構，有良好的密封性能。

電動方風門產品種類和技術參數:電動方風門系列產品按控制方式分為電動風門和手動風門；按風門軸數分為單軸、雙軸、三軸、四軸和五軸五種；按公稱通徑分有66個規格供客戶選用。

裝設在煙道上具有關斷、開啟、分流及調節的設備。

按照裝置地點主要分為四種：

1、原煙氣擋板門：布置在原煙氣脫硫的擋板門，當脫硫系統具備投運條件時將該擋板門打開，允許未經脫硫的原煙氣進入脫硫系統。

2、凈煙氣擋板門：布置在脫硫系統出口的煙氣擋板門，當脫硫系統運行時將該擋板門打開，脫硫后的凈煙氣通過該擋板門以及相應的凈煙道排出脫硫系統。

3、旁路擋板門：布置在脫硫系統旁路上的煙氣擋板門，當脫硫系統故障或停運時，打開該擋板門，原煙氣直接經旁路煙道進入煙囪排放。

4、旁路擋板門快開：煙氣擋板門開啟方式有兩種，即正常開啟和開啟。當脫硫系統在運行過程中出現故障時，為不影響鍋爐系統運行，旁路擋板門開啟時間要快于正常開啟速度，稱之為旁路擋板門快開。一般開啟時間≤25S。

煙氣擋板門通常采用百葉窗式擋板門。擋板門按照其葉片形式可以分為單軸單擋板、單軸雙擋板、雙軸單擋板、雙軸雙擋板。

單軸單擋板只有單層葉片，用于密封要求不太高的場合，單軸雙擋板有兩層葉片平行工作，兩層葉片間接入干燥、干凈熱空氣以隔斷煙氣通過擋板門。考慮現場布置條件、經濟性、密封要求等情況，也可選用包括閘板、圓形擋板門等其他形式的擋板門。
